Трассоискатель Сталкер 15-24 (LFP)

Комплекс трассопоисковый "Сталкер" 15-24 (LFP) - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

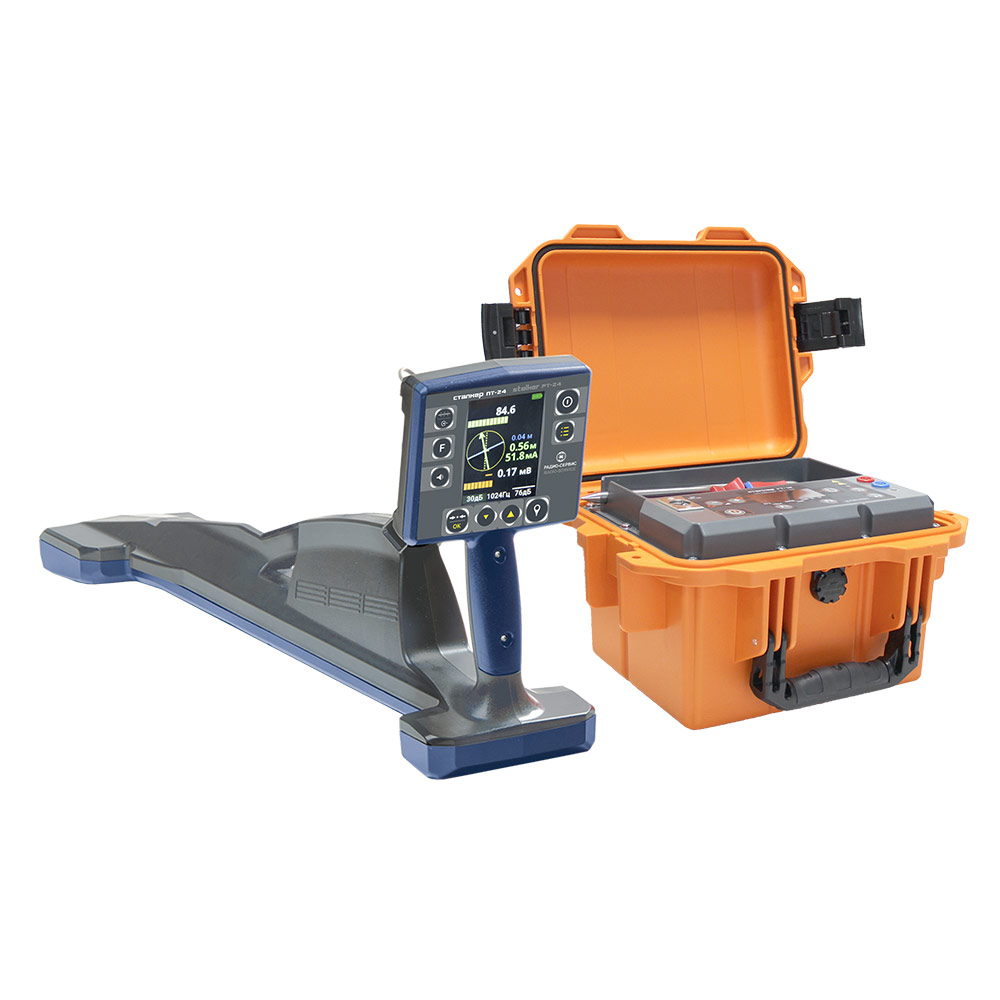

В комплект поставки «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем.

Общие особенности трассоискателя "Сталкер 15-24"(встроенный GPS/ГЛОНАСС модуль, Li-Ion):

• Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
• Поиск положения передающих зондов и камер телеинспекции;
• Встроенный GPS/ГЛОНАСС модуль;
• GPS - выноска подземных трасс с последующим наложением на карту;
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
• Легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
• Меню приемника ПТ-24 на русском, английском и китайском языках.

В модернизированном «ГТ‑15» реализованы ключевые улучшения:

• Выходная мощность увеличена на 50% — теперь составляет 15 Вт;
• Рабочая частота 83077 Гц (83 кГц) — полная совместимость с локаторами зарубежных производителей;
• Степень защиты корпуса повышена до IP65;
• Аккумулятор - литий-железо-фосфатный (LiFePO4) с увеличенным ресурсом до 2000 циклов заряд/разряд;
• Сниженный вес — всего 3,5 кг;
• Увеличенное время работы — 6 часов при возросшей мощности в 1,5 раза;
• Большой и эргономичный отсек для хранения аксессуаров.

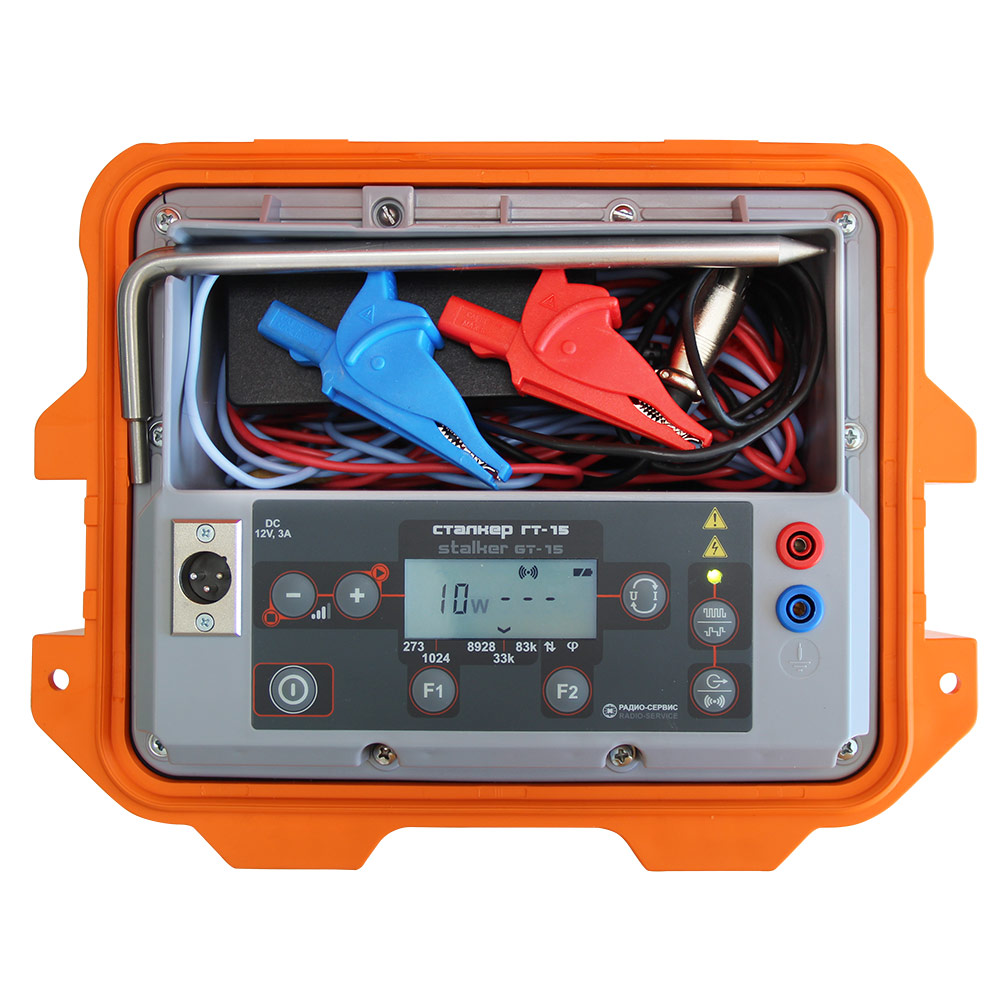

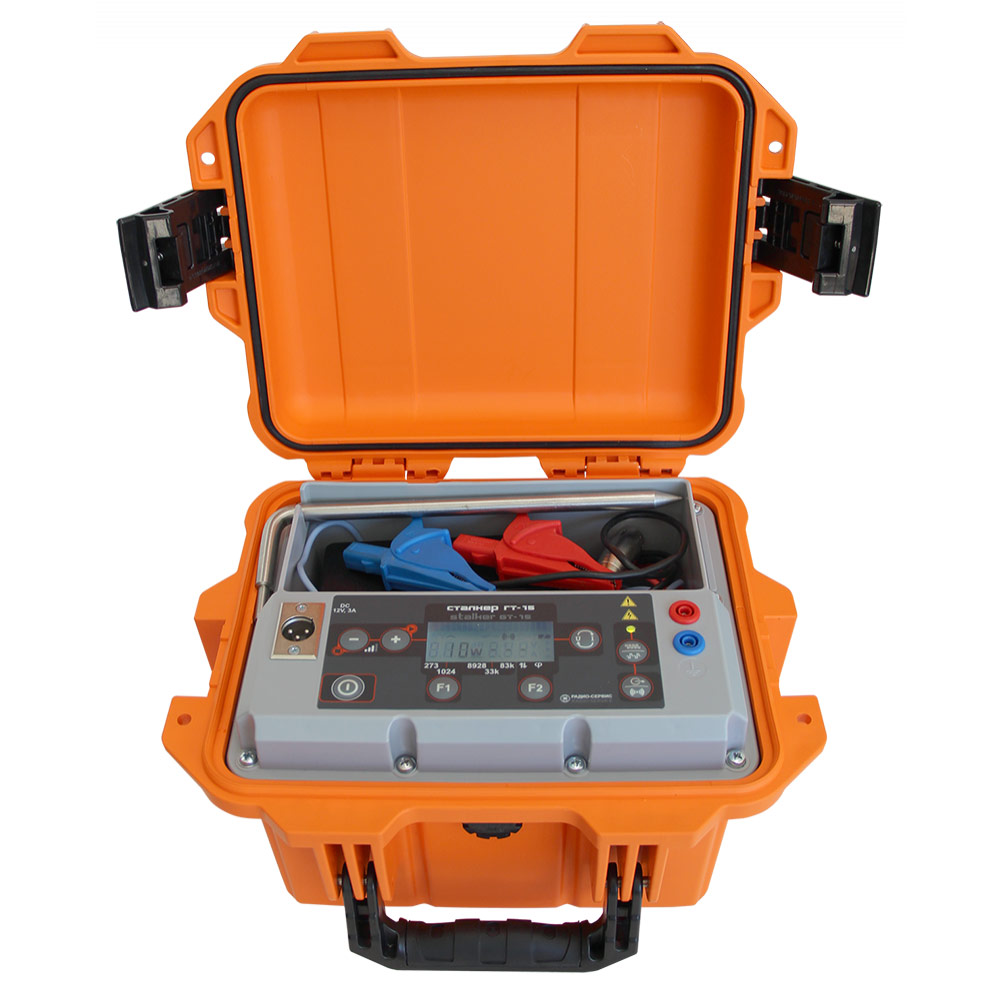

Генератор ГТ-15:

• одновременная подача двух частот;
• индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• время работы при максимальной мощности - не менее 6 часов;
• автоматическое согласование генератора с нагрузкой;
• увеличенный отсек для хранения аксессуаров;
• питание от литиевого аккумулятора (технология LFP).

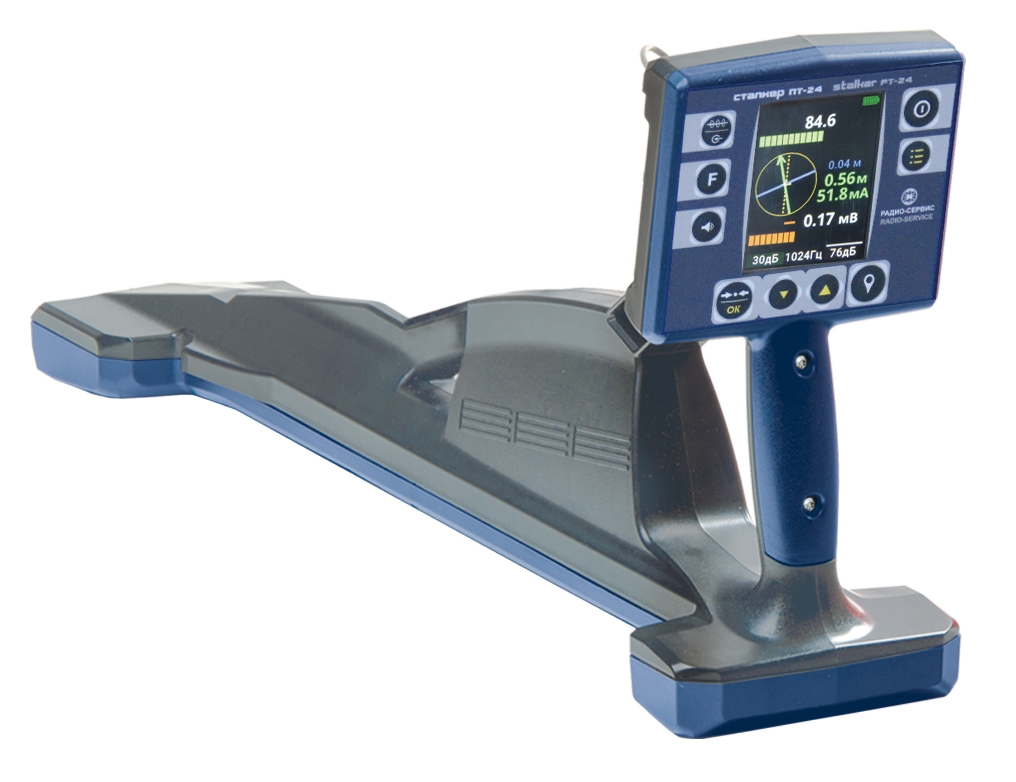

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

• Облегченная конструкция (вес 1,9 кг.);
• Увеличенный яркий цветной дисплей;
• Увеличенное время работы.

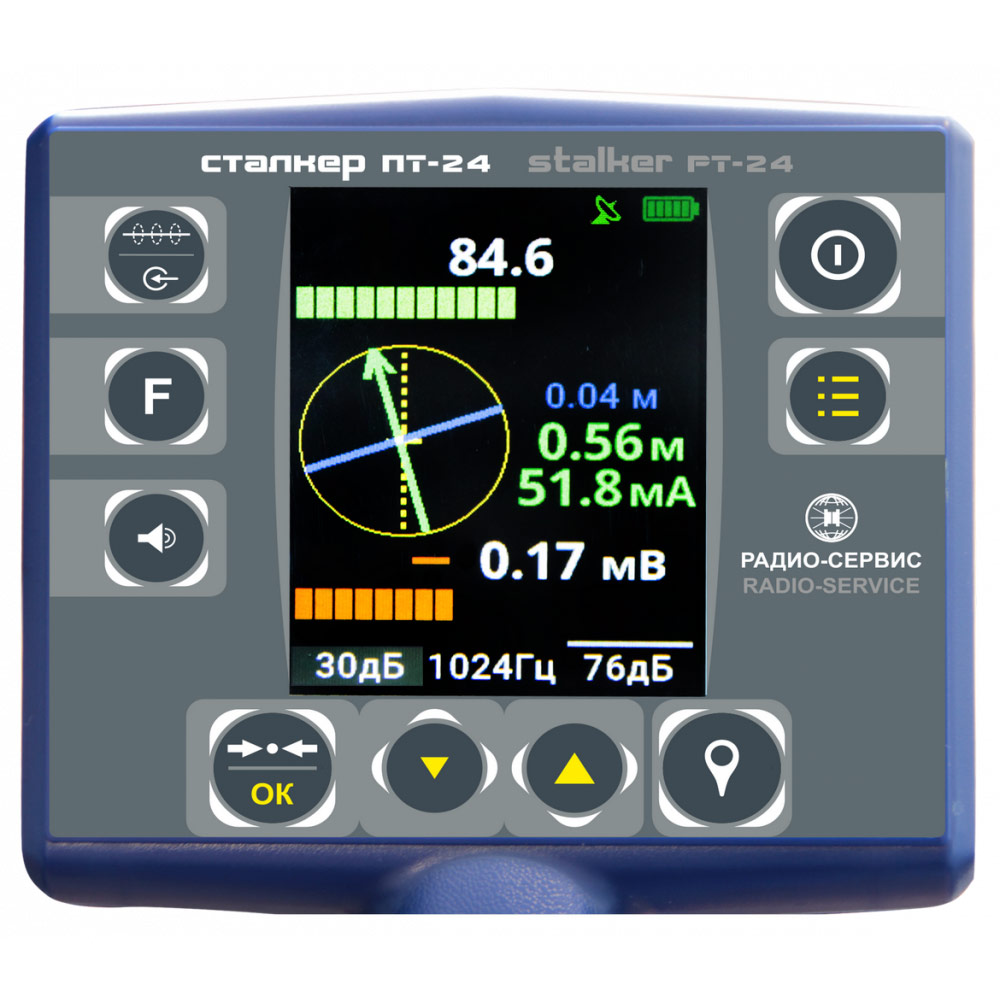

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
  - первая с протекающим током от генератора;
  - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц).

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;

• направления к коммуникации;

• показания глубины залегания коммуникации и величины тока в ней;

• направления поискового тока;

• относительной полярности разности потенциалов по входу «ДАТЧИК»;

• фазы сигнала по входу «ТРАССА»;

• рабочих частот;

• местные дата и время в момент снятия показаний по информации GPS;

• координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-24

Технические характеристики генератора ГТ-15

Комплект поставки комплекса трассопоискового "Сталкер" 15-24 (LFP)

• Приемник Сталкер ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion) - 1 шт.
• Блок питания - 1 шт.
• Батарейный отсек 6*АА -2 - 1 шт.
• Bluetooth-USB адаптер - 1 шт.
• Сумка приёмника - 1 шт.
• Чехол солнцезащитный - 1 шт.
• Руководство по эксплуатации приемника - 1 шт.
• Упаковка - 1 шт.
• Генератор Сталкер ГТ-15 LFP - 1 шт.
• Блок питания генератора - 1 шт.
• Провод соединительный 5 м (красный и синий) - 2 шт.
• Штырь заземления 20 см, нержавеющая сталь - 1 шт.
• Зажим типа "крокодил" d30 (красный и синий) - 2 шт.
• Руководство по эксплуатации генератора - 1 шт.

Дополнительная комплектация приемника ПТ-24

• Телефоны головные - 1 шт.
• Мини-датчик МД-01 - 1 шт.
• Датчик контроля изоляции ДКИ-02 - 1 шт.
• Датчик контроля изоляции ДКИ-П1 - 1 шт.
• Датчик контроля изоляции ДКИ-Е с браслетом - 1 шт.
• Датчик контроля изоляции «А-Рамка» с креплением - 1 шт.
• Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 - 1 шт.
• Адаптер 5/12 - 1 шт.
• Контроллер PrinCe LT700H Tablet - 1 шт.
• Кабель с разъемом для датчика «А-Рамка» - 1 шт.

Дополнительная комплектация генератора ГТ-15

• Катушка с проводом 10 м, для генератора «Сталкер», красная - 1 шт.
• Катушка с проводом 10 м, для генератора «Сталкер», синяя - 1 шт.
• Штырь заземления 50 см, нержавеющая сталь - 1 шт.
• Штырь заземления 1 м, винтовой, нержавеющая сталь
• Штырь заземления 1 м, нержавеющая сталь - 1 шт.
• Кабель питания 12 В - 1 шт.
• Контакт магнитный - 1 шт.
• Адаптер зарядный 12 В - 1 шт.
• Клещи индукционные КИ-100 - 1 шт.
• Клещи индукционные КИ-50 - 1 шт.
• Кейс для трассоискателей «Сталкер» - 1 шт.
• Аттенюатор ГТ-1/100 - 1 шт.
