Трассоискатель Сталкер 80-14 (LFP)

Трассоискатель «Сталкер 80-14» (LFP) предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

В комплект данной поставки трассоискателя «Сталкер 80-14» входит генератор ГТ-80 (LFP) и приемник ПТ-14.

Питание модернизированного генератора "ГТ-80" осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.

Особенности трассоискателя «Сталкер 80-14»

• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• Трассировка и координирование местоположения во всемирной системе координат;
• Связь с компьютером по Bluetooth , память на 10000 измерений;
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
• Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• Трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• Дистанционное управление генератором через сеть GSM;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-24, 80-14, 80-12;
• Меню приемника ПТ-14 на русском и английском языках.

Приемник ПТ-14

Приёмник совместно с генераторами обеспечивает обследование кабельных линий и трубопроводов (коммуникаций):

• определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
• определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
• отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приемник ПТ-14 обеспечивает непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию.
• Шкалы «максимума» и «минимума».
• Глубины залегания и силы тока коммуникации на всех активных частотах.
• Шкала «зонд» – для определения мест повреждений.
• Полярность сигнала – в месте повреждения изоляции происходит смена знака «+» на «-».
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию.
• Режим острый максимум.

Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер или устройство с ОС Android для последующего анализа.

Приемник ПТ-14 имеет облегченную конструкцию и весит всего 1,7 кг.

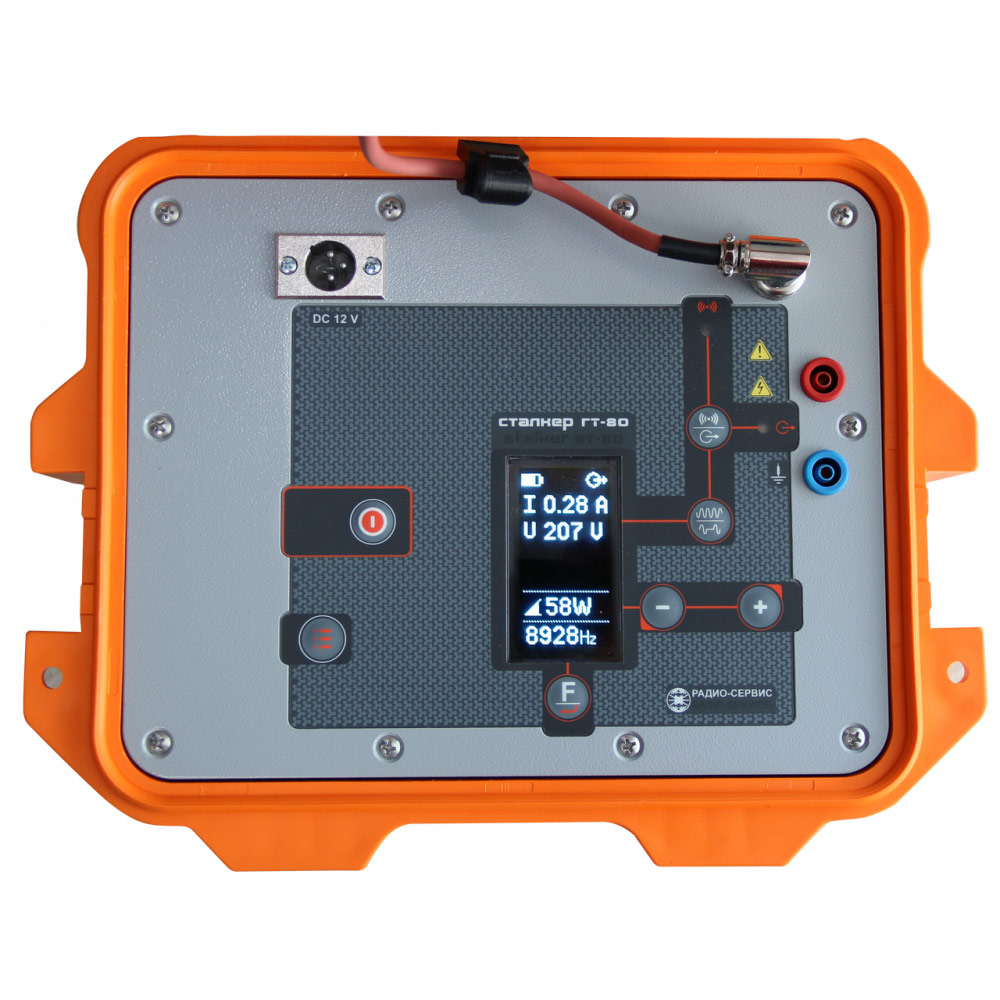

Генератор ГТ-80

Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частоты.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов 6 В, 12 А/ч или от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

Генератор имеет самоконтроль напряжения питания и сигнализируют о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В происходит его самоотключение.

Генератор по каналу беспроводной связи «Bluetooth» имеет связь со смартфоном для дистанционного управления SMS-командами.

Особенности генератора ГТ-80

• Мощность и ток до 80 Вт, 12 А.
• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
• Дистанционное управление генератором через сеть GSM.
• Отложенный старт.
• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100.
• Быстрое автоматическое согласование с нагрузкой для простоты использования.
• Совместим со всеми приемниками серии «Сталкер».
• Работа с приемниками других производителей.
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В).
• Влагозащищенный, ударопрочный корпус (IP 65).

Технические характеристики приемника ПТ-14

Технические характеристики генератора ГТ-80

Комплектация

• Приемник "Сталкер" ПТ-14 – 1 шт.
• Руководство по эксплуатации на ПТ-14 – 1 шт.
• Блок питания 12 В, 0,5 А – 1 шт.
• Батарейный отсек 5*АА – 1 шт.
• Bluetooth-USB адаптер – 1 шт.
• Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 – 1 шт.
• Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 – 1 шт.
• Упаковка (при отдельной поставке приемника) – 1 шт.
• Генератор "Сталкер" ГТ-80 (LFP) – 1 шт.
• Руководство по эксплуатации на генератор ГТ-80 – 1 шт.
• Блок питания генератора 12 В, 3 А – 1 шт.
• Кабель питания 12 В – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.
• Зажим изолированный типа "крокодил", d30, красный – 1 шт.
• Зажим изолированный типа "крокодил", d30, синий – 1 шт.
• Штырь заземления 50 см, нержавеющая сталь – 1 шт.
• Сумка для принадлежностей генератора "Сталкер" – 1 шт.

Дополнительная комплектация приемника ПТ-14

• Телефоны головные - 1 шт.
• Мини-датчик МД-01 - 1 шт.
• Датчик контроля изоляции ДКИ-02 - 1 шт.
• Датчик контроля изоляции ДКИ-П1 - 1 шт.
• Датчик контроля изоляции ДКИ-Е с браслетом - 1 шт.
• Датчик контроля изоляции «А-Рамка» с креплением - 1 шт.
• Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 - 1 шт.
• Адаптер 5/12 - 1 шт.
• Контроллер PrinCe LT700H Tablet - 1 шт.
• Кабель с разъемом для датчика «А-Рамка» - 1 шт.

Дополнительная комплектация генератора ГТ-80

• Клещи индукционные КИ-50 - 1 шт.
• Клещи индукционные КИ-100 - 1 шт.
• Штырь заземления 1 м, винтовой, нержавеющая сталь - 1 шт.
• Штырь заземления 1 м, нержавеющая сталь - 1 шт.
• Блок питания 12 В, 12 А - 1 шт.
• Адаптер зарядный 12 В - 1 шт.
• Контакт магнитный - 1 шт.
• Рамка передающая РП-02 - 1 шт.
• Сумка для генератора «Сталкер» - 1 шт.
• Кейс для трассоискателей «Сталкер» - 1 шт.
• Аттенюатор ГТ-1/100 - 1 шт.
