Трассоискатель Сталкер 80-14

Трассоискатель Сталкер 80-14
Трассоискатель Сталкер 80-14
Трассоискатель Сталкер 80-14
205 000 руб.


Запросить счет

Трассоискатель «Сталкер 80-14» предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

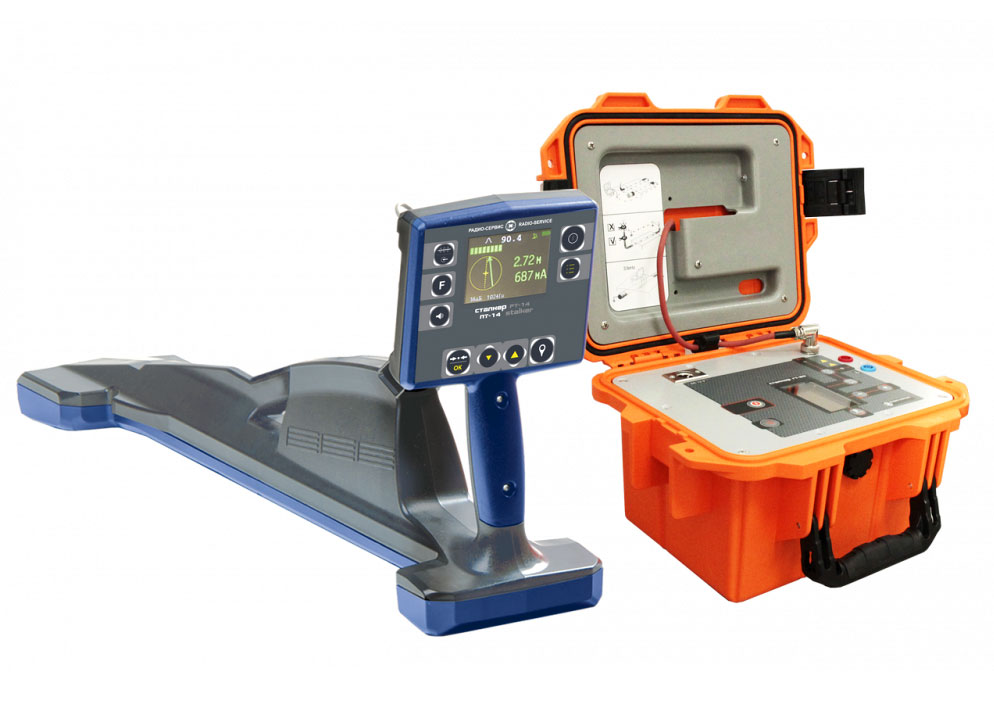

В комплект поставки трассоискателя «Сталкер 80-14» входит генератор ГТ-80 и приемник ПТ-14.

Особенности трассоискателя «Сталкер 80-14»

  • Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
  • Трассировка и координирование местоположения во всемирной системе координат;
  • Связь с компьютером по Bluetooth , память на 10000 измерений;
  • Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
  • Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • Трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
  • Дистанционное управление генератором через сеть GSM;
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
  • Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-24, 80-14, 80-12;
  • Меню приемника ПТ-14 на русском и английском языках.

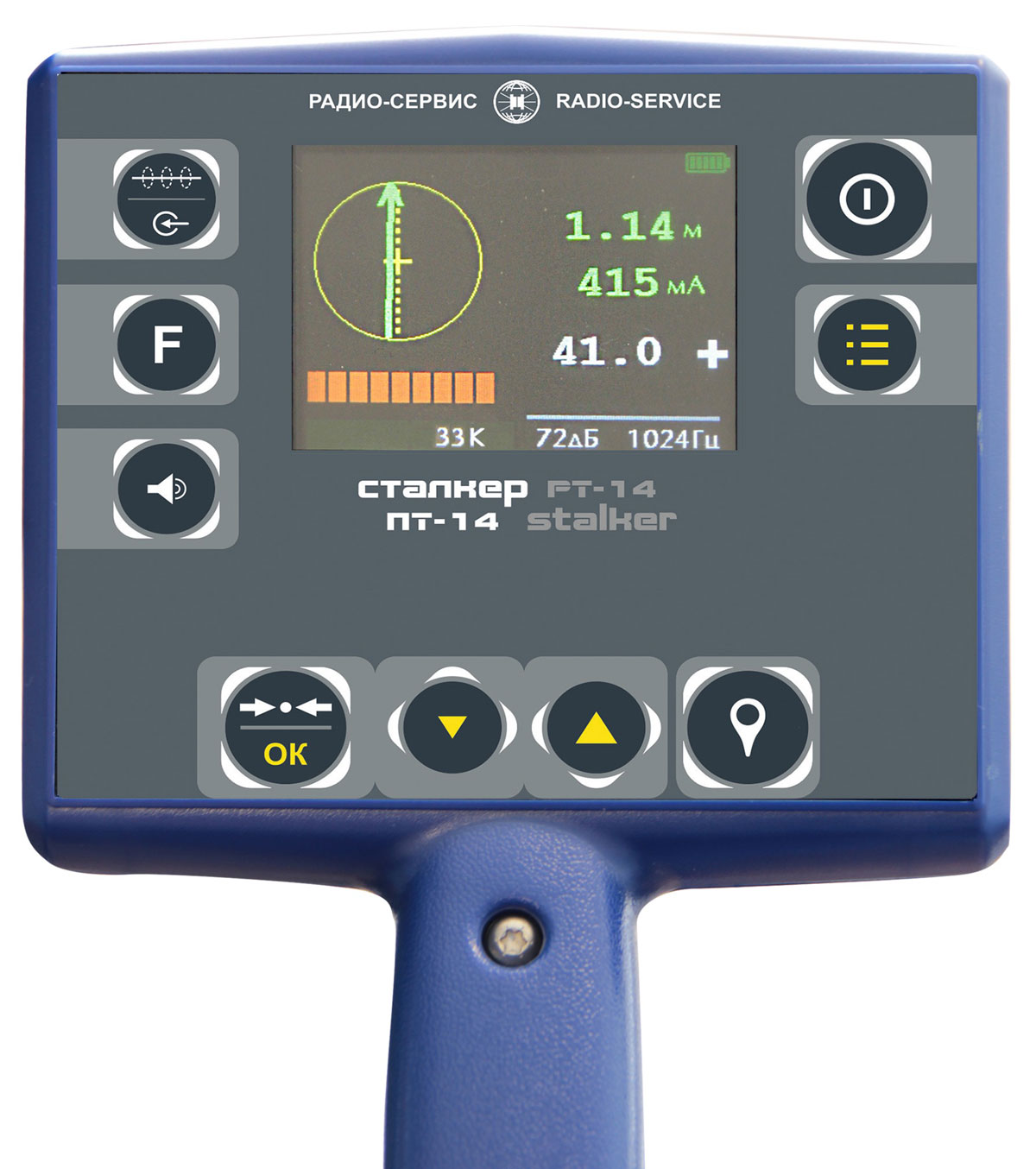

Приемник ПТ-14

Приёмник совместно с генераторами обеспечивает обследование кабельных линий и трубопроводов (коммуникаций):

  • определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
  • определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
  • отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приемник ПТ-14 обеспечивает непрерывное отображение на дисплее всех необходимых параметров:

  • Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию.
  • Шкалы «максимума» и «минимума».
  • Глубины залегания и силы тока коммуникации на всех активных частотах.
  • Шкала «зонд» – для определения мест повреждений.
  • Полярность сигнала – в месте повреждения изоляции происходит смена знака «+» на «-».
  • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию.
  • Режим острый максимум.

Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер или устройство с ОС Android для последующего анализа.

Приемник ПТ-14 имеет облегченную конструкцию и весит всего 1,7 кг.

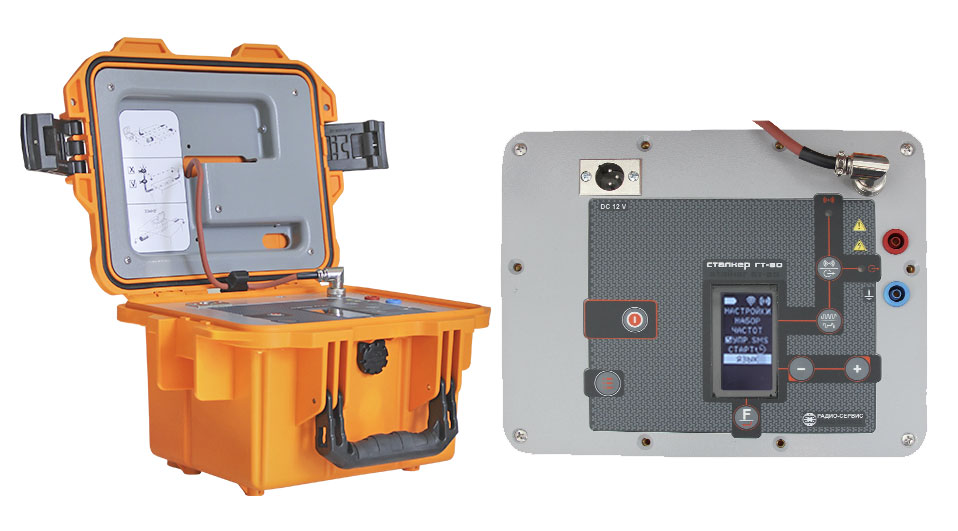

Генератор ГТ-80

Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частоты.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов 6 В, 12 А/ч или от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

Генератор имеет самоконтроль напряжения питания и сигнализируют о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В происходит его самоотключение.

Генератор по каналу беспроводной связи «Bluetooth» имеет связь со смартфоном для дистанционного управления SMS-командами.

Особенности генератора ГТ-80

  • Мощность и ток до 80 Вт, 12 А.
  • Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
  • Дистанционное управление генератором через сеть GSM.
  • Отложенный старт.
  • Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100.
  • Быстрое автоматическое согласование с нагрузкой для простоты использования.
  • Совместим со всеми приемниками серии «Сталкер».
  • Работа с приемниками других производителей.
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В).
  • Влагозащищенный, ударопрочный корпус (IP 54).



Технические характеристики приемника ПТ-14

Активные частоты, Гц 273, 526, 1024, 8928, 32768
Пассивные частоты, Гц 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более 5
Память 10 000 точек
Габаритные размеры, мм, не более 700x300x140
Масса, кг, не более 1,7
Диапазон рабочих температур, °С –20...+55



Технические характеристики генератора ГТ-80

Фиксированные частоты, Гц
 – одночастотные
 – двухчастотные

273, 526, 1024, 8928, 32768 (33кГц)
1024 (↑↓), 8928 (φ)
Пользовательские частоты для работы с приемниками других производителей от 270 до 10000 (шаг установки 1 Гц)
Форма выходного тока синус
Максимальная выходная мощность и ток до 5,99 кГц – 80 Вт, 12 А
от 6 до 10 кГц – 60 Вт, 8 А
33 кГц – 10 Вт, 3 А
Максимальное выходное напряжение, В 230 (с ограничением – 30В)
Частота и мощность выходного сигнала от встроенного индуктора 32768 Гц ± 2 Гц (33к), 10 Вт
Диапазон напряжений питания постоянного тока, В от 10,6 до 15
Максимальная мощность потребления от внешнего источника питания 12В, Вт не более 100
Время непрерывной работы в импульсном режиме при максимальной выходной мощности, ч не менее 2
Сопротивление изоляции между гнездами «Выход» и корпусом при напряжении 2500 В, МОм не менее 20
Габаритные размеры, мм, не более 275х250х180
Вес со встроенными аккумуляторами, кг, не более 8,5
Диапазон рабочих температур, °С –30...+55



Комплектация

  • Приемник "Сталкер" ПТ-14 – 1 шт.
  • Руководство по эксплуатации на ПТ-14 – 1 шт.
  • Телефоны головные – 1 шт.
  • Блок питания 12 В, 0,5 А – 1 шт.
  • Батарейный отсек 5*АА – 1 шт.
  • Bluetooth-USB адаптер – 1 шт.
  • Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 – 1 шт.
  • Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 – 1 шт.
  • Упаковка (при отдельной поставке приемника) – 1 шт.
  • Генератор "Сталкер" ГТ-80 – 1 шт.
  • Рководство по эксплуатации на генератор ГТ-80 – 1 шт.
  • Блок питания генератора 12 В, 3 А – 1 шт.
  • Кабель питания 12 В – 1 шт.
  • Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.
  • Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.
  • Зажим изолированный типа "крокодил", d30, красный – 1 шт.
  • Зажим изолированный типа "крокодил", d30, синий – 1 шт.
  • Штырь заземления 50 см, нержавеющая сталь – 1 шт.
  • Сумка для принадлежностей генератора "Сталкер" – 1 шт.



Учебный фильм

Файлы для скачивания
Руководство по эксплуатации на приемник ПТ-14Скачать
ПаспортСкачать
Руководство пользователя на генератор ГТ-80Скачать
