Трассоискатель Сталкер 80-24, набор дефектопоисковый «НефтеГаз»

Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз». предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

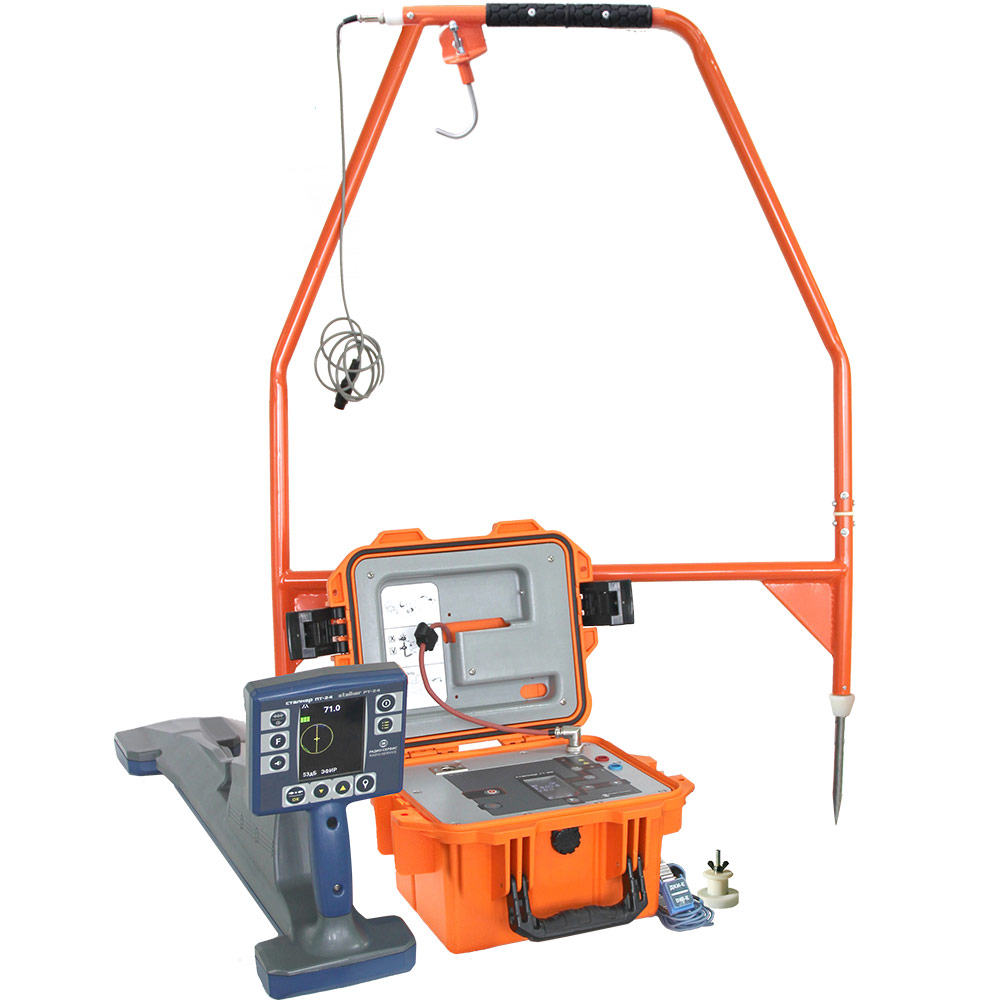

В комплект поставки трассодефектоискателя входит:

• приемник «Сталкер» ПТ-24,
• генератор «Сталкер» ГТ-80 (LFP),

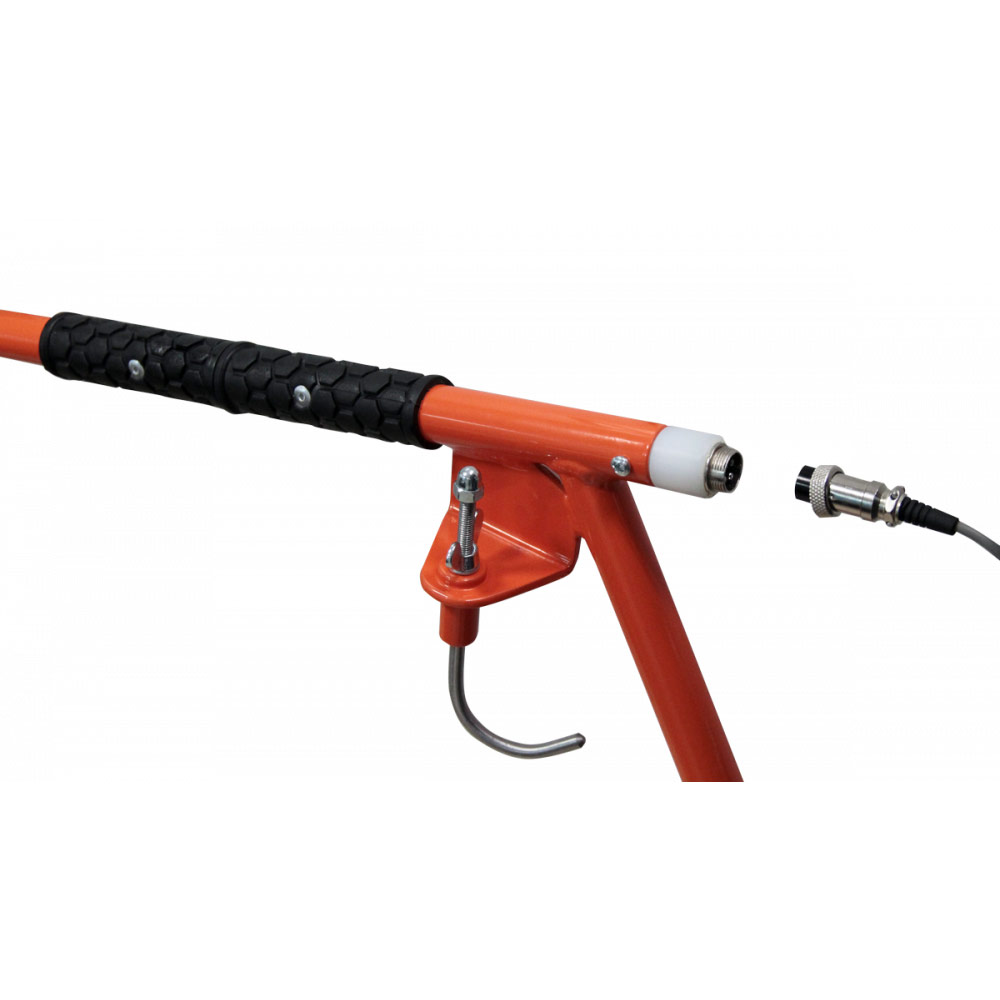

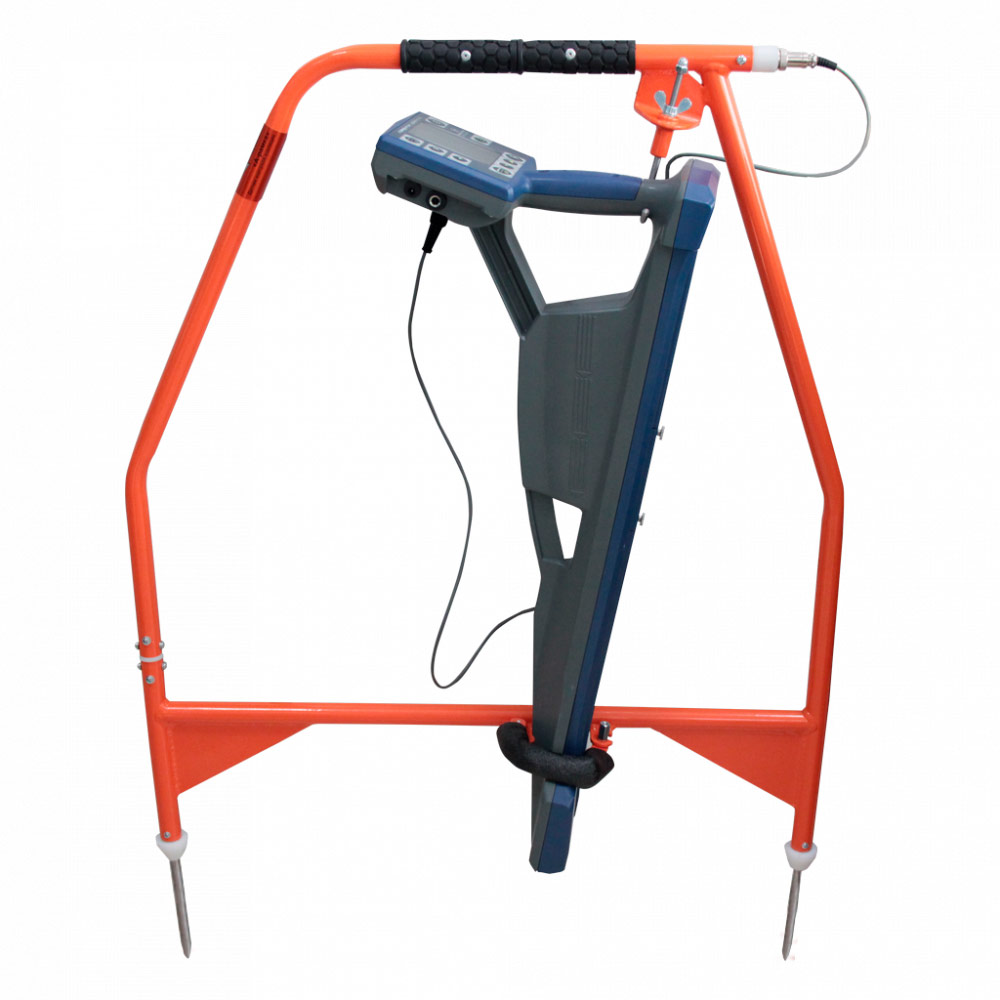

• датчик контроля изоляции «А-рамка» с креплением,

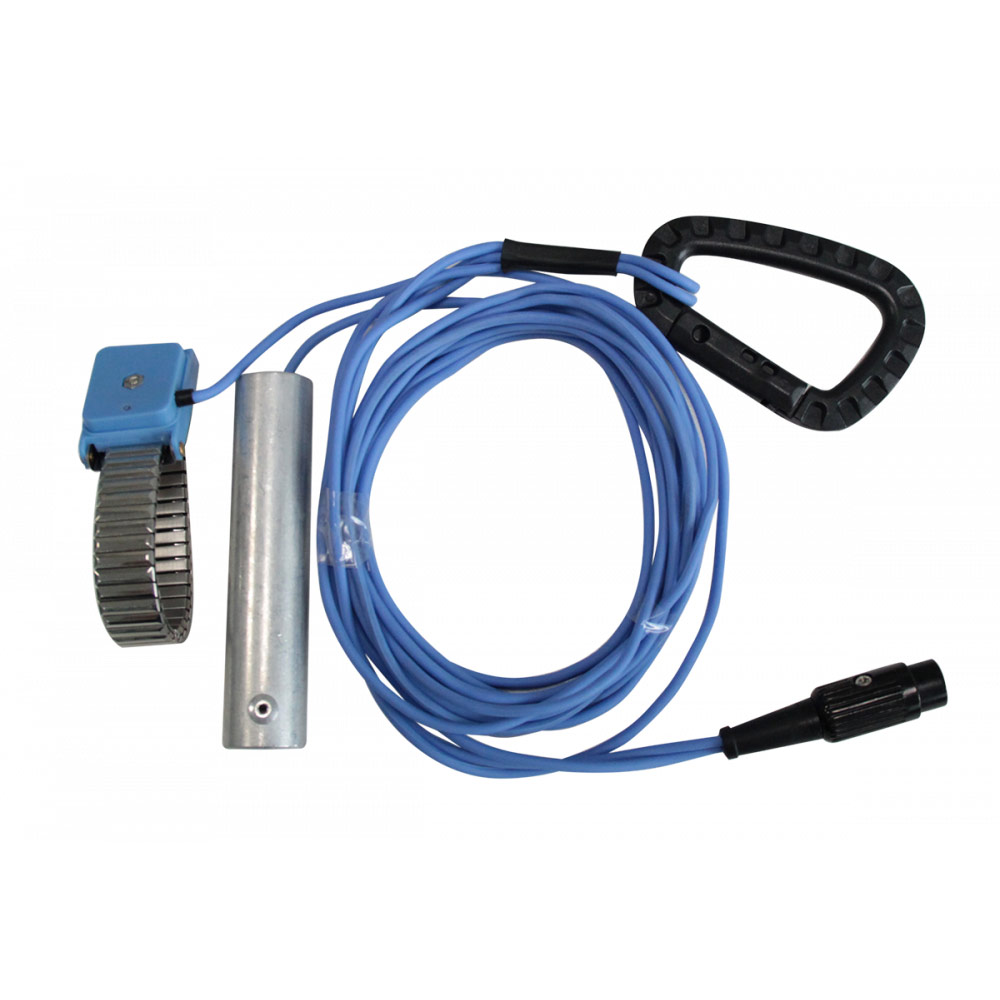

• датчик контроля изоляции «ДКИ-Е» с браслетом,
• контакт магнитный.

Питание модернизированного генератора "ГТ-80" осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.

Общие особенности трассоискателя "Сталкер 80-24" (LFP):

• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• Трассировка и координирование местоположения во всемирной системе координат;
• Встроенный GPS/ГЛОНАСС модуль;
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Связь с компьютером по Bluetooth , память на 10000 измерений;
• Дистанционное управление генератором ГТ-80 через сеть GSM;
• Поиск положения передающих зондов и камер телеинспекции;
• Меню приемника ПТ-24 на русском, английском и китайском языках.

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

Особенности:

• облегченная конструкция (вес 1,9 кг.);
• встроенный GPS/ГЛОНАСС модуль;
• увеличенный яркий цветной дисплей;
• увеличенное время работы до 20 часов от Li-Ion аккумуляторов.

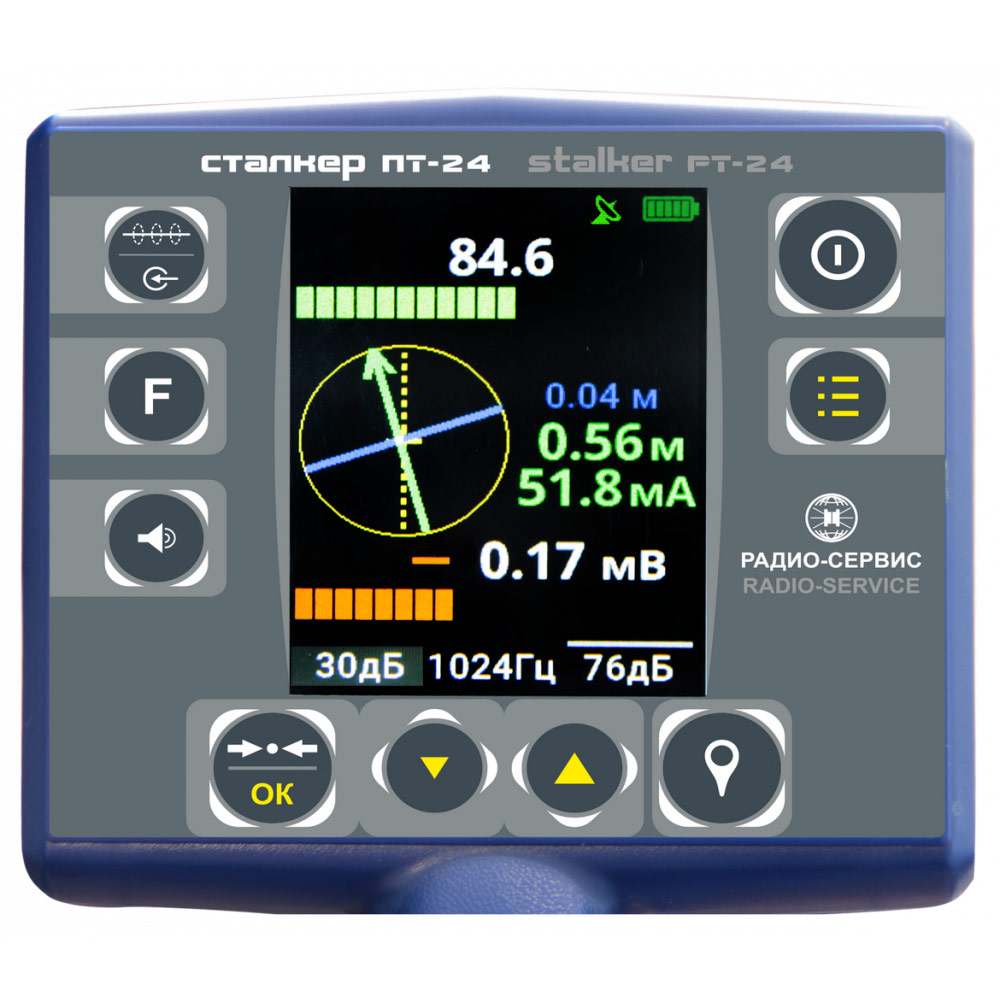

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
  - первая с протекающим током от генератора;
  - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц).

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

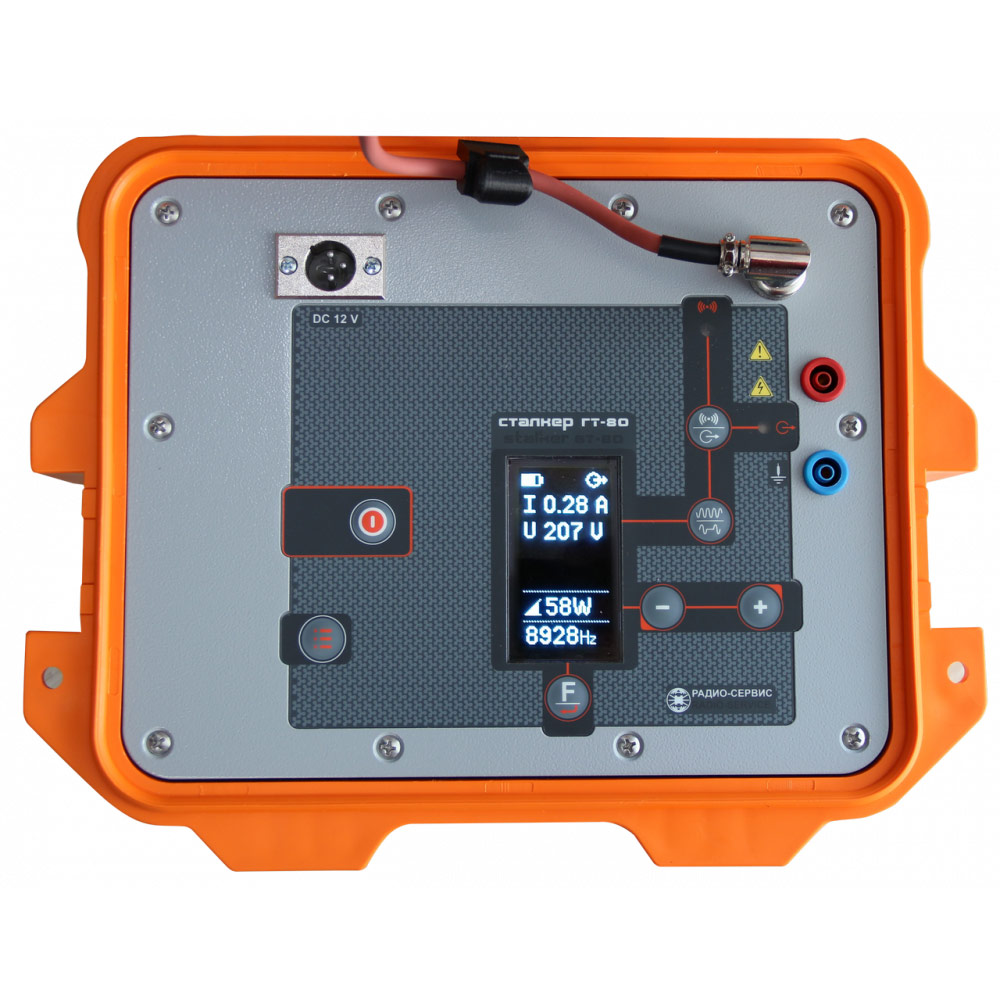

Генератор ГТ-80

Особенности:

• Мощность и ток до 80 Вт, 12 А.
• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
• Дистанционное управление генератором через сеть GSM.
• Отложенный старт.
• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100.
• Быстрое автоматическое согласование с нагрузкой для простоты использования.
• Совместим со всеми приемниками серии «Сталкер».
• Работа с приемниками других производителей.
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В).
• Влагозащищенный, ударопрочный корпус (IP 65).

Технические характеристики приемника ПТ-24

Технические характеристики генератора ГТ-80

Комплектация

• Приемник «Сталкер» ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion) – 1 шт.
• Руководство по эксплуатации на ПТ-24 – 1 шт.
• Блок питания 12 В, 1 А – 1 шт.
• Батарейный отсек 6*АА -2 – 1 шт.
• Bluetooth-USB адаптер – 1 шт.
• Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 – 1 шт.
• Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 – 1 шт.
• Упаковка (при отдельной поставке приемника) – 1 шт.
• Генератор "Сталкер" ГТ-80 (LFP) – 1 шт.
• Руководство по эксплуатации на генератор ГТ-80 – 1 шт.
• Блок питания генератора 12 В, 3 А – 1 шт.
• Кабель питания 12 В – 1 шт
• Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.
• Зажим изолированный типа "крокодил", d30, красный – 1 шт.
• Зажим изолированный типа "крокодил", d30, синий – 1 шт.
• Штырь заземления 50 см, нержавеющая сталь – 1 шт.
• Сумка для принадлежностей генератора "Сталкер" – 1 шт.
• Датчик контроля изоляции ДКИ-Е с браслетом – 1 шт.
• Датчик контроля изоляции «А-Рамка» с креплением – 1 шт.
• Контакт магнитный – 1 шт.

Дополнительная комплектация приемника ПТ-24

• Телефоны головные - 1 шт.
• Мини-датчик МД-01 - 1 шт.
• Датчик контроля изоляции ДКИ-02 - 1 шт.
• Датчик контроля изоляции ДКИ-П1 - 1 шт.
• Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 - 1 шт.
• Адаптер 5/12 - 1 шт.
• Контроллер PrinCe LT700H Tablet - 1 шт.
• Кабель с разъемом для датчика «А-Рамка» - 1 шт.

Дополнительная комплектация генератора ГТ-80

• Клещи индукционные КИ-50 - 1 шт.
• Клещи индукционные КИ-100 - 1 шт.
• Штырь заземления 1 м, винтовой, нержавеющая сталь - 1 шт.
• Штырь заземления 1 м, нержавеющая сталь - 1 шт.
• Блок питания 12 В, 12 А - 1 шт.
• Адаптер зарядный 12 В - 1 шт.
• Рамка передающая РП-02 - 1 шт.
• Сумка для генератора «Сталкер» - 1 шт.
• Кейс для трассоискателей «Сталкер» - 1 шт.
• Аттенюатор ГТ-1/100 - 1 шт.

Учебный фильм
