Трассотечеискатель Успех АТГ-525.60Н

Трассотечеискатель Успех АТГ-525.60Н
Трассотечеискатель Успех АТГ-525.60Н
Трассотечеискатель Успех АТГ-525.60Н
Трассотечеискатель Успех АТГ-525.60Н
267 000 руб.


Запросить счет

Трассотечеискатель Успех АТГ-525.60Н – это комплект с интеллектуальным алгоритмом выявления утечек и генератором средней мощности.

Назначение

  • Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.
  • Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

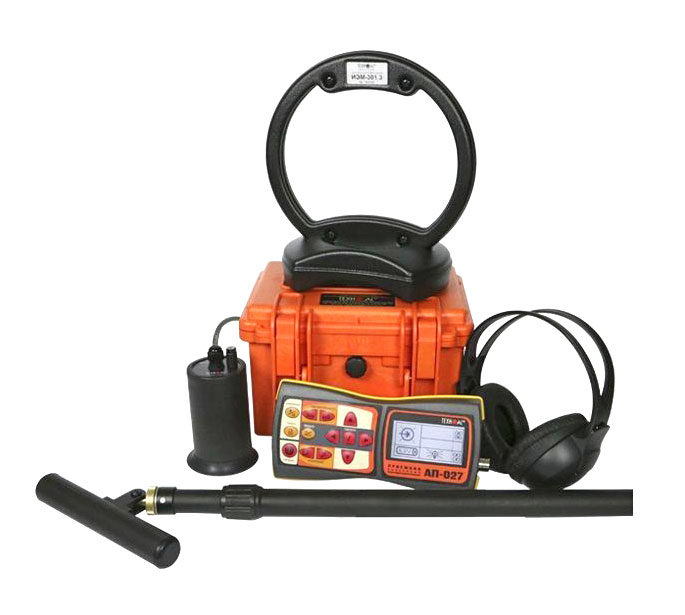

Трассотечеискатель "Успех АТГ-525.60Н" – универсальный многофункциональный комплект, в котором объединены три устройства:

  • Трассоискатель с электромагнитным датчиком.
  • Комплект для поиска повреждений кабеля акустическим методом.
  • Течеискатель с акустическим датчиком.

Рекомендуемые области применения

  • ЖКХ
  • Теплосети
  • Водоканал

Принцип работы

Режим трассопоиска

Пассивный поиск: (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск: (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.



Характеристики

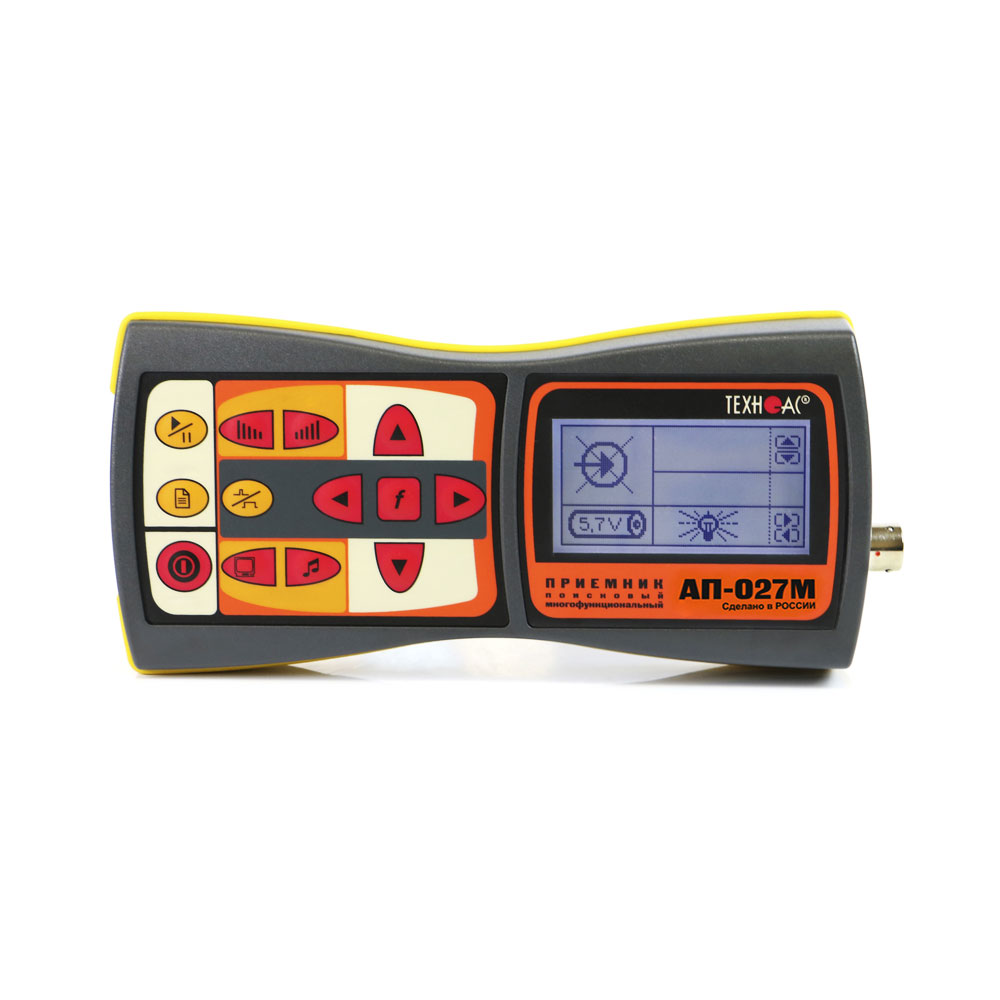

Приемник "АП-027"

ПараметрДатчик ЭМД/ДКИ/ДОДК/КИ/НРДатчик АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг

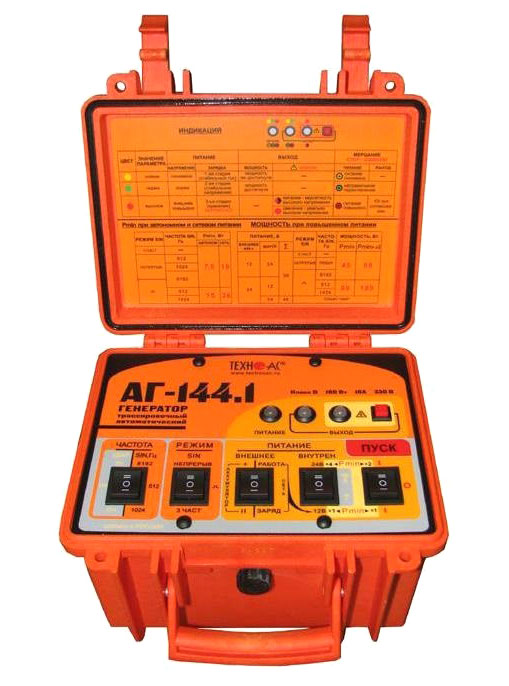

Генератор "АГ-144.1"

ПараметрЗначение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерывный»
«SIN» «импульсный»
«SIN» «трехчастотный»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации минус 30…+45ºС
Класс климатической защиты IP54



Электромагнитный датчик "ЭМД-247"

ПараметрЗначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



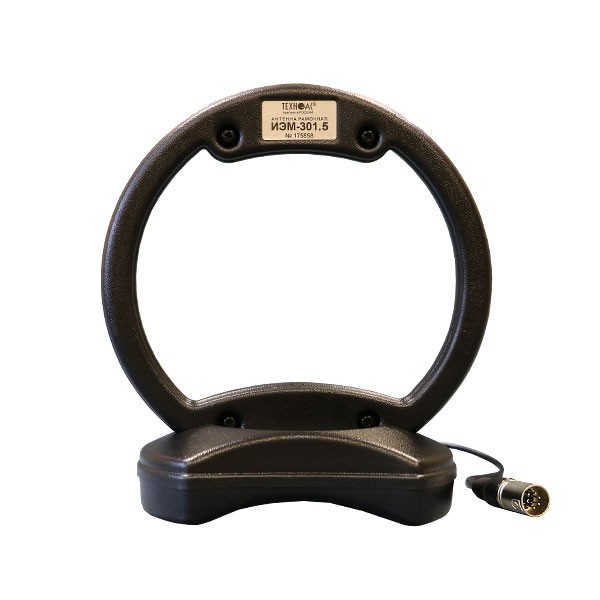

Индуктивная антенна "ИЭМ-301.3"

ПараметрЗначение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Датчик акустический "АД-247"

ПараметрЗначение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95



Комплектация

  1. Трассопоисковый приемник АП-027 - 1 шт.
  2. Генератор АГ-144.1 - 1 шт.
  3. Антенна индукционная ИЭМ-301.3 - 1 шт.
  4. Датчик электромагнитный ЭМД-247 - 1 шт.
  5. Комплект акустического датчика АД-247 - 1 шт.
  6. Головные телефоны - 1 шт.
  7. Батарейки для приемника (AA) - 4 шт.
  8. Держатель для приемника АП-027.00.010 - 1 шт.
  9. Источник питания - 1 шт.
  10. Кабель АГ144.02.020 - 1 шт.
  11. Кабель AG144.02.060 - 1 шт.
  12. Кабель АГ120.02.030 - 1 шт.
  13. Кабель АГ105.02.020 - 1 шт.
  14. Контакт магнитный АГ120.02.090 - 2 шт.
  15. Штырь заземления АГ110.02.004 - 2 шт.
  16. Ключ шестигранный 2,5*57 мм - 1 шт.
  17. Крестовая отвертка - 1 шт.
  18. Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 - 1 шт.
  19. Сумка для антенны ИЭМ-301.3 (чехол 53107) - 1 шт.
  20. Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) - 1 шт.
  21. Сумка для генератора АГ-144.1 (чехол 53187) - 1 шт.
  22. Сумка для комплекта (чехол 53183) - 1 шт.
  23. Руководство по эксплуатации и паспорт - 1 шт.
Файлы для скачивания
Руководство по эксплуатацииСкачать
